Ứng dụng BIM trong thiết kế kết cấu: từ mô hình đến bản vẽ
Quy trình BIM kết cấu tại DTSC: liên kết ETABS với Revit, phối hợp đa bộ môn và xuất bản vẽ tự động.
BIM không chỉ là vẽ 3D. Với bộ môn kết cấu, giá trị lớn nhất của BIM là giữ cho mô hình tính toán, bản vẽ và khối lượng luôn đồng nhất.
Quy trình
Dựng lưới trục và cao độ chung cho mọi bộ môn.
Đồng bộ mô hình phân tích ETABS với mô hình Revit.

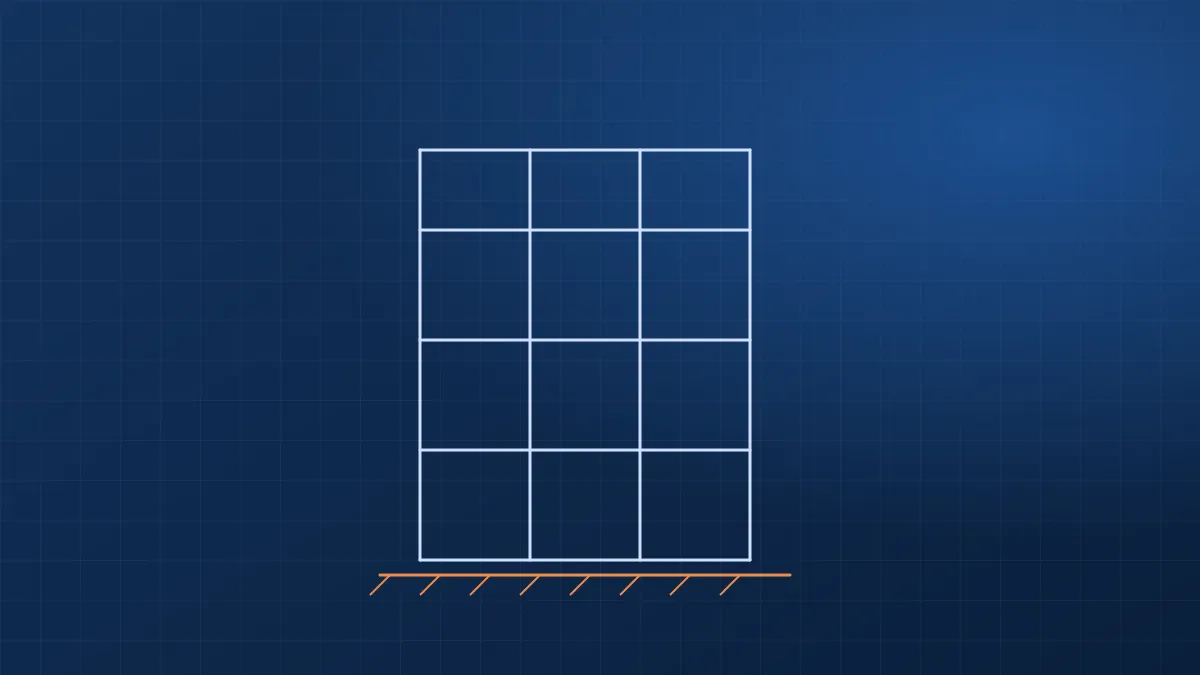

Phối hợp với kiến trúc và cơ điện, kiểm tra xung đột hằng tuần.
Triển khai bản vẽ và bóc khối lượng trực tiếp từ mô hình.
Hiệu quả đo được
Chỉ số | Trước BIM | Sau BIM |
|---|---|---|
Xung đột phát hiện tại công trường | 85 | 9 |
Thời gian cập nhật bản vẽ khi thay đổi | 3 ngày | 4 giờ |
Sai lệch khối lượng bê tông | 6% | 1,5% |
Khó khăn
Chi phí đào tạo và phần mềm ban đầu cao.
Cần quy chuẩn đặt tên, layer và family thống nhất toàn công ty.
